SECOM – komunikační systém zvyšující dostupnost datového spoje

Název
Vývoj adaptabilních datových a procesních systémů pro vysokorychlostní, bezpečnou a spolehlivou komunikaci v extrémních podmínkách
Číslo projektu
VG20122014095
Grantová agentura
MV ČR
Program
BV II/2-VS
Podprogram
JC - Počítačový hardware a software
Doba řešení
01/2012 - 12/2014
Partneři
ČVUT v Praze, FEL
Komunikační systém se skládá z elektronického hardware a software vznikl v rámci projektu Vývoj adaptabilních datových a procesních systémů pro vysokorychlostní, bezpečnou a spolehlivou komunikaci v extrémních podmínkách (VG20122014095)

Klíčová slova

bezdrátová komunikace; zvýšená dostupnost a spolehlivost; kryptování, přenosový systém; datový kanál

Popis

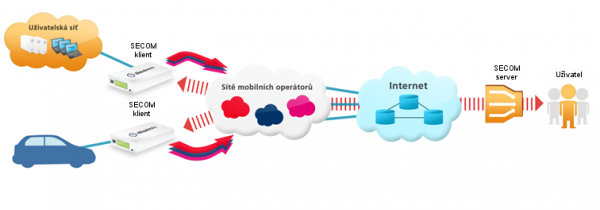

Připojení kritických alarmů, systémů hromadného varování a jim podobné aplikace kladou stále vyšší nároky na zvýšenou bezpečnost a spolehlivostí. Komunikační systém SECOM přináší nové přístupy pomocí kombinace různých komunikačních kanálů a mezi vrstvové spolupráci díky kterým dochází k výraznému navýšení dostupnosti datového připojení.

Zařízení lze využít pro veškerá řešení, která při přenosu dat pomocí prostřednictvím mobilní paketové sítě vyžadují zvýšení spolehlivosti a zvýšení bezpečnosti datového spoje.

Řešení je vhodné pro veškeré mobilní aplikace, pro které nevyhovuje spolehlivost a dostupnost konvenčních GSM technologií (bezpečnostní technika, systémy protipovodňového varování, přenos telemetrických dat, apod.). Vhodným použitím je také připojení stacionárních bezpečnostních systémů v místech, kde chybí datová infrastruktura.

Software

V rámc​i projektu byl vyvinut SW mobilní jednotky zahrnující ovládání hardware a jádra pro manipulaci se síťovým provozem na různých druzích komunikačních rozhraní. Tento software pracuje pouze na hardware navrženém v rámci projektu VG20122014095.

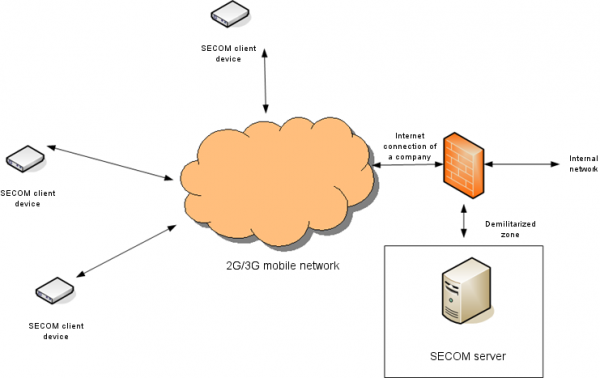

Dále byl v rámci projektu vyvinut SW serverové části přenosového systému realizující jádro pro manipulaci se sítovým provozem na různých druzích komunikačního rozhraní a disponující funkcí správy a konfigurace celého přenosového systému.

Technická specifikace

Zařízení je určeno i pro provoz z palubního napájení vozů 12–36 V nebo z běžné sítě střídavého napětí 110–230 V za použití adaptéru na stejnosměrné napájení 12–36 V.

Připojované antény musí být určeny pro provoz ve frekvenčních pásmech GMS/UMTS (viz Frekvenční pásma) a musí být umístěny na kabelu. Při instalaci ve vozech a jako vestavné zařízení je vhodné umístit antény na oknech nebo vně vozu.

Zařízení není určeno do vnějšího prostředí. V případě montáží mimo budovy a vozidla musí být chráněno před deštěm, vlhkem, prachem a dalšími vnějšími vlivy dostatečným krytím případně odvětráváním.

Rozměry a hmotnost

Vnější rozměry D×V׊ 164(+12) × 34 × 105 mm
Hmotnost jednotky 660 g



Provozní podmínky

Vstupní napájecí napětí 12–36 V
Odebíraný proud 12 V, typ. 350 mA, prům. 600 mA, max. 1 A
Příkon obvykle 6 W, max. 12 W
Standby příkon < 1 W (typ. 0,3 W)
Rozsah okolních teplot −10 – +35 °C
Teplota zařízení 0–70 °C
Relativní vlhkost okolního prostředí < 65 %
Stupeň krytí IP 52



Skladování

Rozsah okolních teplot −10 – +50 °C
Relativní vlhkost okolního prostředí < 65 %



Podporované přenosové technologie

Frekvenční pásma

GSM 850, 900, 1800, 1900 MHz
UMTS (WCDMA/FDD) 800/850, AWS, 1900/2100 MHz



Výstupní výkon na jednu anténu

EGSM850, EGSM900 +33 dBm ± 2 dB
GSM1800, GSM1900 +30 dBm ± 2 dB
GSM850 8-PSK, GSM900 8-PSK +27 dBm ± 3 dB
GSM1800 8-PSK, GSM1900 8-PSK +26 dBm +3 dB / −4 dB
UMTS 800/850,
UMTS AWS,
UMTS 1900/2100		 +24 dBm +1 dB / −3 dB



Parametry GPS

Citlivost trasování −158 dBm



Získání softwaru

Pro získání softwaru nás kontaktujte skrze přiložený formulář, žádost je manuálně schvalována. Na Váš e-mail bude odeslán jedinečný odkaz ke stažení.
